Промышленные секционные ворота

Компания Максфорт предлагает промышленные секционные ворота производственного холдинга Хёрманн (Германия). Хёрманн является разработчиком и изготовителем промышленных секционных ворот, определяя перспективные направления в этой сфере.

Секционные ворота немецкого производителя Хёрманн открываются в вертикальном направлении, обеспечивая свободное пространство перед воротами и за ними. Секции ворот складываются в плоскости под потолком, вертикально под проёмом или на наклонной плоскости, параллельно перекрытию.

Промышленные секционные ворота имеют ряд преимуществ: компактность, высокая скорость открывания, уникальное разнообразие конструкций, большой диапазон ширины, интересный дизайн и отвечают всем нормам безопасности.

Скачать каталог: "Промышленные секционные ворота"

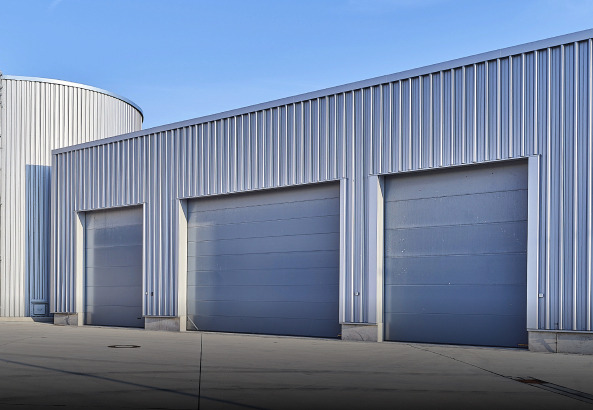

Секционные ворота Хёрманн с заполнением из вспененного полиуретана  поставляются в исполнении со строительной глубиной 42 мм (SPU F42) или с секциями с термическим разделением со строительной глубиной 67 мм (SPU 67 Thermo). Ворота в обоих случаях имеют на 100 % одинаковый внешний вид.

Заполненные вспененным полиуретаном секции толщиной 42 мм делают секционные ворота Хёрманн особенно прочными, обеспечивая оптимальную теплоизоляцию.

Благодаря секциям 67 мм с термическим разделением ворота SPU 67 Thermo достигают прекрасного показателя теплоизоляции вплоть до 0,51 Вт/(м²·К)*. Термическое разделение стальных секций с внешней и внутренней сторон сокращает образование конденсата на внутренней стороне ворот.

Ворота SPU 67 Thermo используются в районах крайнего севера: Коми АССР, Ямало-Ненецкий автономный округ, Ханты-Мансийский автономный округ, а также в зонах, где температура воздуха долгое время находится на очень низких отметках.

Поверхность секций стальных ворот или ворот с секцией цоколя – это горячеоцинкованная сталь с прочным грунтовочным покрытием (2K PUR), защищающим ворота от неблагоприятных погодных условий.

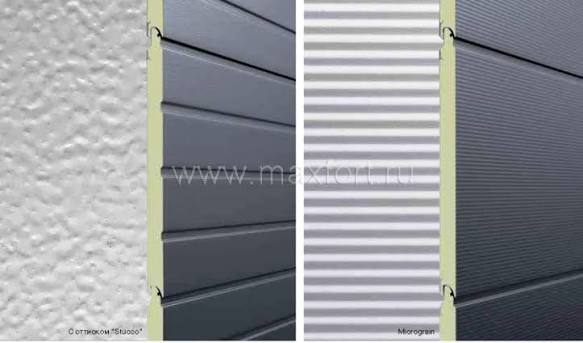

Поверхность промышленных секционных ворот Хёрманн имеет два варианта исполнения: прочная поверхность с оттиском Stucco и поверхность Micrograin.

Оттиск Stucco придает поверхности ворот равномерную структуру, на которой небольшие царапины и следы загрязнений остаются мало заметными.

Преимуществами поверхности Micrograin являются ее особенная гладкость и характерная структура тонких линий. Данная поверхность ворот вписывается особенно гармонично в современные фасады зданий с четкими линиями.

Внутренняя сторона ворот с оттиском Stucco окрашена в серо-белый цвет, по образцу RAL 9002.

Превосходная теплоизоляция достигается за счет термического разделения секций толщиной 67 мм без защиты от защемления пальцев ворот SPU 67 ThermoПолотно ворот в обоих вариантах исполнения поверхности имеет одинаковый внешний вид с воротами SPU F42.



Максимально возможные размеры ворот приведены в таблице ниже:

Тип ворот SPU F42  SPU 67 Thermo
  без калитки
с калиткой без калитки с калиткой
Ширина макс. (мм)                                                 8000 7000 10000 7000
Высота макс.(мм)    7500 7500 7500 7500

Показатель U, Вт/(м²*К) для ворот размером 5000 × 5000 мм

Закрытые

секционные ворота

с ThermoFrame

1,0 1,2 0,62 0,82
 Секция 0,5 0,5 0,33 0,33



Любые промышленные секционные ворота Хёрманн могут быть оснащены калиткой.

 Только у Хёрманн - калитки без порога .

Калитки без порога полностью исключают риск споткнуться и получить травму при проходе через калитку. Плоский порог из нержавеющей стали с закругленными краями обеспечивает беспрепятственный проезд любой тележки.

Калитка без порога подкупает своими многочисленными преимуществами:

• Ворота не нужно открывать для прохода персонала.

• Вы не споткнетесь и свободно выкатите, например, тележку.

• Опережающий световой барьер VL 2 с двумя сенсорами на воротах с приводом обеспечивает их реверсирование без касания препятствия.

• Контакт калитки гарантирует открывание ворот только при полностью закрытой калитке.

Только калитки Хёрманн без порога благодаря опережающему световому барьеру VL 2 могут применяться без всяких ограничений также при работе в автоматическом режиме.

Калитки серийно оснащаются доводчиком с шиной скольжения, вкл. фиксатор.

Встроенный доводчик поставляется с фиксатором (опция)  для обеспечения оптимальной защиты и превосходного дизайна (кроме строительной глубины 67 мм).

Калитка фиксируется по всей высоте прямым и крюкообразным ригелями в каждой секции. Преимущество: высокая устойчивость и еще более надежная защита от взлома (кроме строительной глубины 67 мм).

Стабильная фиксация предотвращает оседание и перекос створки.

Плоская рама калитки по периметру состоит из плоского алюминиевого профиля. Таким образом калитка гармонично встроена в ворота.

Для достижения равномерного внешнего вида ворот калитка поставляется в серийном исполнении со скрытыми петлями.

Серийно внутри и снаружи на раме калитки (кроме калитки со строительной глубиной 67 мм) предусмотрена защита от защемления пальцев.

Регулируемый профиль порога с эластичным уплотнением сглаживает неровности пола. Регулируемое двойное уплотнение между нижней кромкой ворот и полом, а также между створкой калитки и порогом оптимально уплотняют основание полотна ворот и проём калитки.

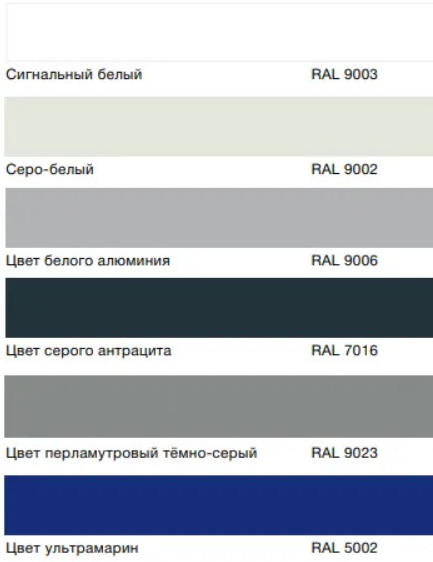

Вы можете приобрести промышленные секционные ворота Хёрманн с грунтовочным покрытием одного из 10 предпочтительных цветов и цветов по карте RAL. Двустенные секции окрашиваются в предпочтительные цвета либо 2-компонентным полиуретановым лаком с наружной стороны или с обеих сторон, либо путем нанесения покрытия по технологии Coil-Coating (Высококачественное двусторннее цветное покрытие, защищающее ворота от атмосферных воздействий. Уменьшает изнашиваемость ворот и снижает уровень шума при их работе).

Таким образом, можно говорить о качественном окрашивании, после которого ворота в течение долгого времени сохраняют свой привлекательный внешний вид.



В зависимости от архитектуры промышленных зданий можно выбрать между стандартными, низко ведущими и высоко ведущими направляющими, а также направляющими со следованием по потолочному перекрытию.

Только компания Хёрманн предлагает 18 видов направляющих. Ниже представлены основные типы направляющих:

Низко ведущая направляющая типа L

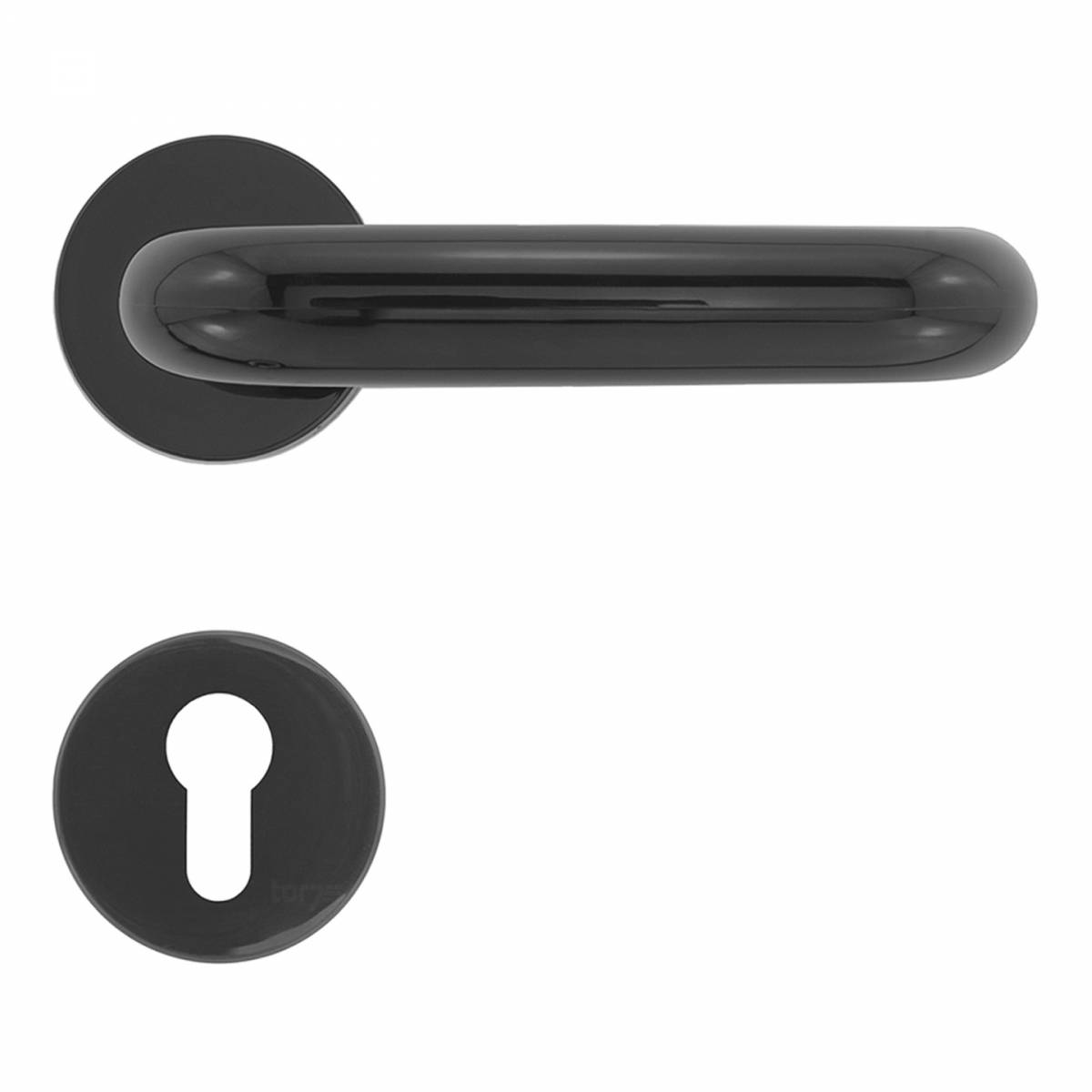

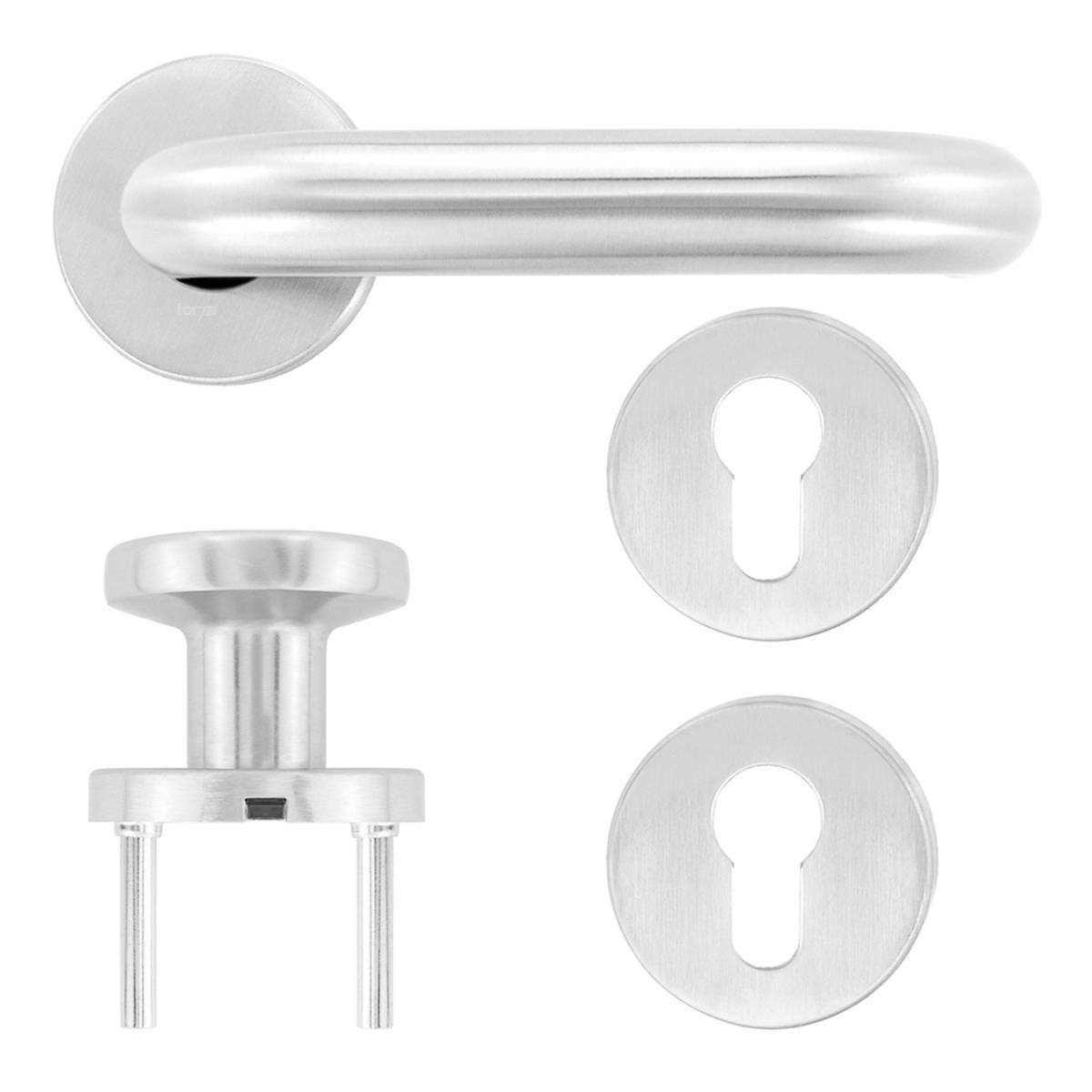

Для промышленных секционных ворот компанией Хёрманн разработаны гарнитуры ручек.

При помощи комплекта ручек можно управлять системой блокировки ворот снаружи.

Изнутри управление запорным устройством осуществляется при помощи крестообразной ручки и предохранительного штифта.



Другой вариант гарнитура ручек - гарнитур ручек в углублении

Все внутренние детали защищены облицовкой.



Для промышленных ворот очень важна надёжная  защита от взлома.

Все промышленные секционные ворота Хёрманн с приводом WA 300/WA 400 при высоте ворот до 5 м серийно поставляются с противовзломным устройством. Промышленные секционные  ворота высотой более 5 м защищены от взлома уже за счет большого собственного веса.

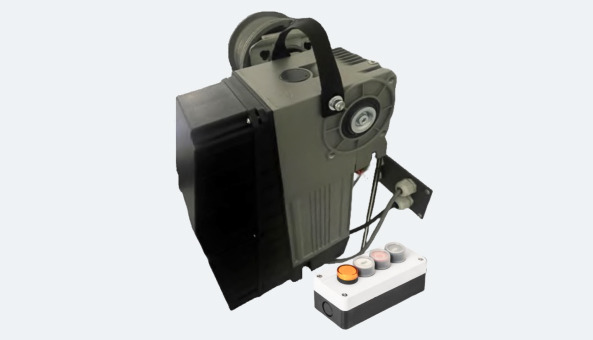

Промышленные секционные ворота серийно поставляются с фланцевым (на вале) приводом WA 300 S4.

Преимуществами данного привода являются:

• Плавный пуск и плавная остановка для щадящего режима эксплуатации и бесшумного движения ворот

• Ограничение усилия в направлении «Ворота Откр.» / «Ворота Закр.»

• Встроенный блок управления с клавишным выключателем DTH R

• Небольшой боковой упор, всего 200 мм

• Нет необходимости в установке на воротах дополнительных устройств, а также в проводке кабелей (кроме ворот с калиткой)

• Выключатель предохраняющего устройства от провисания троса не требуется

• Расход электроэнергии в режиме готовности всего 1 Ватт (без подключения дополнительных электрических принадлежностей)

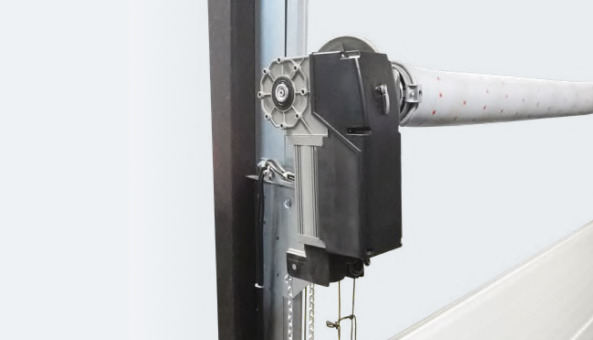

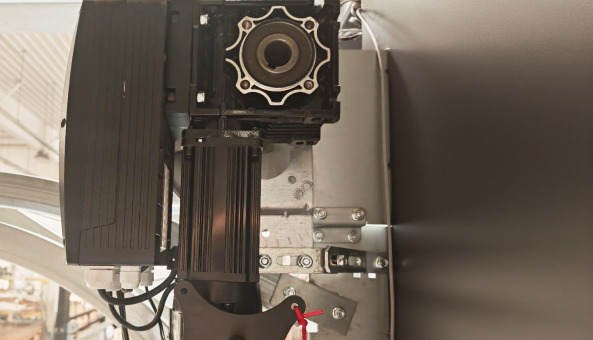

Наиболее мощным и прочным приводом для секционных промышленных ворот является привод для крепления на фланце (на вале) WA 400.

Этот запатентованный вариант быстро и просто монтируется на вале, для него требуется значительно меньше места сбоку, чем при монтажных решениях других фирм.

Стандартное положение для монтажа-горизонтально, в качестве альтернативы-вертикально.

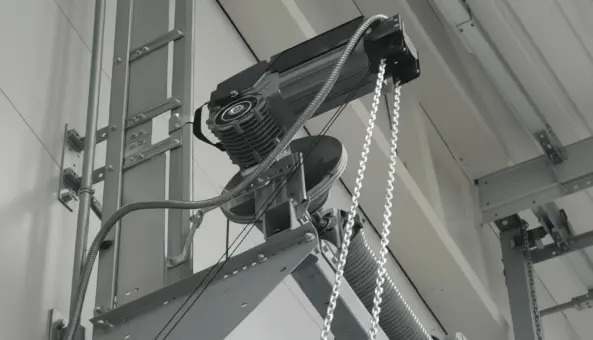

При небольшом боковом пространстве до 200 мм рекомендуется привод с цепной передачей WA 400. Используется для всех типов ворот высотой до 7500 мм и для направляющих L и LD. Этот привод, за счет непрямой передачи, позволяет снизить нагрузку на ворота, и они работают в особенно щадящем режиме.

Стандартное положение для монтажа-вертикально.

Если сбоку нет свободного пространства рекомендуется привод для монтажа посередине WA 400 M. Данный вариант исполнения устанавливается на пружинном вале, поэтому дополнительного бокового крепления не требуется. Только необходимо учесть высоту перемычки. Привод WA 400 М серийно поставляется с безопасной разблокировкой и подходит почти для любого типа направляющих.

 Монтаж посередине, если сбоку нет места.



Привод SupraMatic HT - привод, который экономит место. Рекомендуется устанавливать тогда, когда нет возможности установить привод на вале.



Технические характеристики привода  SupraMatic HT:

• Максимальное число  рабочих циклов ворот (Откр./Закр.) в сутки - 100.

• Тяговое и нажимное усилие 1000 Н, (кратковременное пиковое усилие 1200 Н).

• Со встроенным электронным блоком управления, включая двойной 7-сегментный дисплей для простой настройки функций привода прямо на приводе.

• Внешний блок управления 360 (опция), для подключения системы регулирования движения, сигнальных ламп или дополнительных плат.

• Плавный пуск и плавная остановка, обеспечивающие щадящий режим эксплуатации и бесшумное движение ворот.

• Запатентованная система блокировки ворот в направляющей привода с аварийной деблокировкой изнутри.

• Соединительный провод с евровилкой, вторая подвеска.

• Для ворот с защитой от обрыва пружины.

• Подходит для ворот с макс. шириной 6750 мм (7000 мм – по запросу), макс. высотой 3000 мм.

• Для стандартной направляющей (N) и низковедущей направляющей (L).

• Не подходит для секционных ворот со строительной глубиной 67 мм.



Большая безопасность при эксплуатации промышленных секционных ворот Хёрманн обеспечивается за счёт поставляемого по специальному заказу опережающего светового барьера VL.

При помощи опережающего светового барьера VL 1 и VL 2 удаётся поднять уровень безопасности промышленных секционных ворот. Датчики контролируют нижнюю кромку секционных ворот. Возможные препятствия распознаются заранее, и ворота откатываются, не соприкоснувшись с ними. Дополнительным преимуществом является повышение скорости движения ворот.

Бесконтактная автоматика отключения обеспечивает защиту людей и материалов.

Защита от наезда сбоку ворот предотвращает повреждение поворотных рычагов в положении «Ворота Закр.»
